Gestion des couches

Types de couches

Le gestionnaire de couche permet de gérer l’ensemble des couches chargées dans le module cartographique.

Il existe quatre types de couche possible :

      Couche de type point (stations, obstacles ...)
      Couche de type linéaire / polyligne (cours d'eau)
     Couche de type polygone (départements, communes, zones hydro...)
   Couche raster (images géo-localisées : images satellites, plans cadastraux ...)

L’application permet d’afficher les couches suivantes :

 Stations PE :  couche générée à la volée permettant d'afficher les stations du milieu Plans d'Eau dont les coordonnées XY sont renseignées
  Stations CE : couche générée à la volée permettant d'afficher les stations du milieu Cours d'Eau dont les coordonnées XY sont renseignées
  Stations ES : couche générée à la volée permettant d'afficher les stations du milieu Eaux Souterraines dont les coordonnées XY sont renseignées
  Stations EL : couche générée à la volée permettant d'afficher les stations du milieu Eaux Littorales dont les coordonnées XY sont renseignées

Afficher les couches station

Pour afficher les couches station de chaque milieu géré par Lyxea E&M :

• Afficher le sous-menu du bouton « Ajouter » en cliquant sur la flèche,
• Cliquer sur la couche à ajouter

Ajouter d'autres couches

Le module cartographique de Lyxea E&M supporte les formats de fichiers suivants :

• ESRI Shapefile
• MapInfo MIF/MID
• Raster TIF TFW

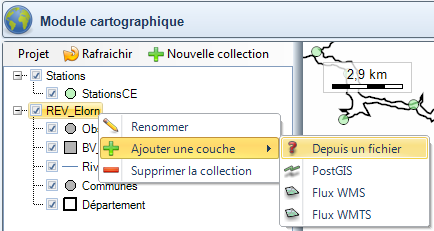

Pour ajouter d’autres couches illustratives :

• Cliquer directement sur le bouton  « Ajouter »
• Une fenêtre d’ouverture de fichier s’affiche
• Sélectionner le fichier à ajouter dans le système de fichiers

Ou bien :

• se positionner sur le projet dans la partie gauche du module
• clic droit sur la souris
• sélectionner et importer

​
 Important :

• Le chargement d’un fichier MIF n’est en fait qu’une conversion du fichier.
  L’import d’un fichier MIF provoque la création de plusieurs fichiers Shapefile : autant qu’il existe de types de géométrie dans le fichier MIF. Les fichiers créés (au format Shapefile) sont ensuite chargés dans le contrôle de couches.
• Pour les utilisateurs de MapInfo, Il est possible de convertir directement des fichiers MapInfo en fichiers Shapefile en utilisant le convertisseur universel de MapInfo.


​Ordre des couches

Pour modifier l’ordre d’une couche :

• Sélectionner la couche à déplacer dans la liste des couches,
• Cliquer sur « Monter » pour mettre la couche au-dessus des autres
• Cliquer sur « Descendre » pour mettre la couche en dessous des autres

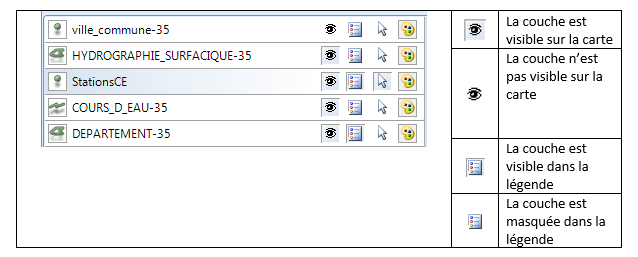

Visibilité des couches

Pour changer la visibilité d’une couche :

• Cliquer sur le bouton   pour changer la visibilité de la couche
• Cliquer sur le bouton pour afficher ou masquer la couche dans la légende

​


​







​
